絲桿升降機可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。
絲桿升降機，SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—2010（原JB/T8809—1998、JB/ZQ4391—86）標準。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。

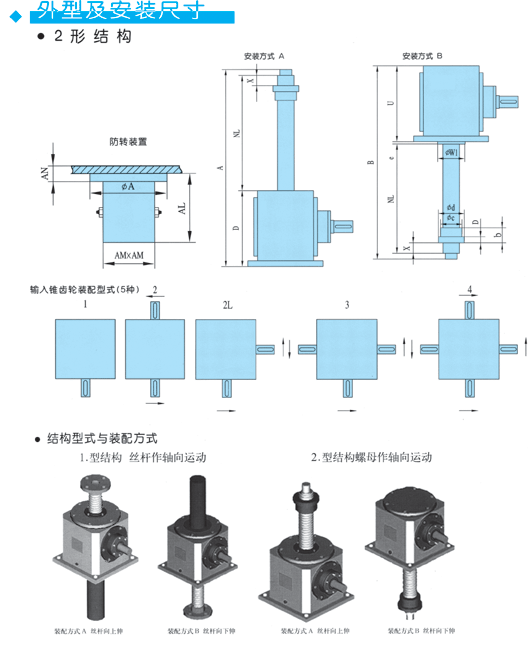

、外型及安裝尺寸
|
型號SS1 |
2.5-2.5L |
5-5L |
10-10L |
15-15L |
20-20L |
25-25L |
35-35L |
50-50L |
|
S1 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
行程+20 |
|
S2 |
250 |
300 |
405 |
405 |
455 |
490 |
570 |
645 |
|
T |
100 |
120 |
165 |
165 |
185 |
200 |
230 |
260 |
|
M×M |
150×150 |
185×185 |
250×250 |
250×250 |
290×290 |
350×350 |
410×410 |
470×470 |
|
N×N |
180×180 |
220×220 |
295×295 |
295×295 |
345×345 |
420×420 |
490×490 |
555×555 |
|
φH |
14 |
17 |
21 |
21 |
28 |
35 |
42 |
48 |
|
φJ |
32 |
40 |
50 |
50 |
55 |
60 |
65 |
75 |
|
L1 |
130 |
155 |
205 |
205 |
210 |
230 |
270 |
310 |
|
L2 |
50 |
60 |
80 |
80 |
80 |
110 |
110 |
120 |
|
φG |
135 |
155 |
220 |
220 |
246 |
305 |
370 |
430 |
|
D1 |
100 |
120 |
165 |
165 |
185 |
200 |
230 |
260 |
|
E |
10×8×45 |
12×5×50 |
14×9×70 |
14×9×70 |
16×10×70 |
18×11×100 |
18×11×100 |
20×12×110 |
|
F1 |
18 |
18 |
20 |
20 |
22 |
25 |
25 |
25 |
|
F |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
16 |
|
φQ |
60 |
76 |
89 |
89 |
97 |
121 |
145 |
163 |
|
H |
12 |
15 |
16 |
16 |
20 |
25 |
28 |
32 |
|
φW |
100 |
118 |
130 |
130 |
147 |
171 |
205 |
223 |
|
安全裕度XSM** X |
20 |
20 |
25 |
25 |
25 |
25 |
30 |
30 |
|
A |
行程+297 |
行程+362 |
行程+485 |
行程+485 |
行程+558 |
行程+611 |
行程+725 |
行程+835 |
|
B |
行程+315 |
行程+380 |
行程+505 |
行程+505 |
行程+580 |
行程+633 |
行程+750 |
行程+860 |
|
NL |
行程+85 |
行程+100 |
行程+125 |
行程+125 |
行程+150 |
行程+170 |
行程+210 |
行程+250 |
|
D |
182 |
222 |
310 |
310 |
348 |
375 |
435 |
495 |
|
e |
18 |
18 |
20 |
20 |
22 |
25 |
25 |
25 |
|
U |
182 |
222 |
310 |
310 |
348 |
435 |
435 |
495 |
|
型號SS1 |
2.5-2.5L |
5-5L |
10-10L |
15-15L |
20-20L |
25-25L |
35-35L |
50-50L |
|
φW |
100 |
118 |
130 |
130 |
147 |
171 |
205 |
223 |
|
a |
45 |
60 |
75 |
75 |
100 |
120 |
140 |
170 |
|
b |
15 |
18 |
25 |
25 |
30 |
35 |
40 |
50 |
|
φc |
50 |
70 |
90 |
90 |
90 |
130 |
150 |
180 |
|
φd |
80 |
87 |
110 |
110 |
120 |
155 |
180 |
220 |
|
AL |
行程+56 |
行程+65 |
行程+80 |
行程+80 |
行程+80 |
行程+125 |
|
|
|
AN |
12 |
12 |
15 |
15 |
18 |
22 |
|
|
|
φA |
110 |
150 |
160 |
160 |
192 |
220 |
|
|
|
AM×AM |
70×70 |
90×90 |
106×106 |
106×106 |
126×126 |
146×146 |
|
|
承載能力及技術參數>
|
型號SSL
|
2.5
|
2.5L
|
5
|
5L
|
10
|
10L
|
15
|
15L
|
20
|
20L
|
25
|
25L
|
35
|
35L
|
50
|
50L
|
|
|
最大提升力kN
|
25
|
50
|
100
|
150
|
200
|
250
|
350
|
500
|
|||||||||
|
絲桿螺紋尺寸
|
Tr30x6
|
Tr40x7
|
Tr58x12
|
Tr58x12
|
Tr65x12
|
Tr90x16
|
Tr105x16
|
Tr120x16
|
|||||||||
|
輸入錐齒輪每轉升程mm
|
6
|
3
|
7
|
3.5
|
12
|
6
|
12
|
6
|
12
|
6
|
10.7
|
5.3
|
10.7
|
5.3
|
10.7
|
5.3
|
|
|
傳動比
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1.5
|
1:2.5
|
1:1.5
|
1:2.5
|
1:1.5
|
1:2.5
|
|
|
絲桿最大轉伸長度mm
|
1500
|
2000
|
2500
|
2500
|
3000
|
3500
|
4500
|
5500
|
|||||||||
|
最大壓力負荷時
的最大提升高度
|
絲桿頭部無導向
|
250
|
385
|
500
|
400
|
490
|
850
|
900
|
1000
|
||||||||
|
絲桿頭部導向
|
400
|
770
|
1000
|
800
|
980
|
1700
|
1800
|
2000
|
|||||||||
|
滿負荷蝸桿扭矩Ｎm
|
92
|
46
|
232
|
116
|
730
|
365
|
1095
|
548
|
1528
|
764
|
2020
|
1212
|
3045
|
1828
|
4712
|
2828
|
|
|
效率％
|
26
|
24
|
26
|
26
|
25
|
21
|
19.5
|
18
|
|||||||||
|
功率Ｐ kW
|
P=T.n/9549 T-扭矩N.m n-/分
|
||||||||||||||||
|
Ｉ型結構不加行程時的重量
|
42
|
78
|
112
|
112
|
148
|
265
|
340
|
450
|
|||||||||
|
絲桿每100mm長度量kg
|
0.45
|
0.82
|
1.68
|
1.68
|
2.1
|
4.15
|
5.8
|
7.7
|
|||||||||
|
潤滑劑
|
N320或N680(溫度范圍-20°C~85°C)
|
||||||||||||||||
|
潤滑脂量
|
0.6
|
1.0
|
3.3
|
3.3
|
4.8
|
8.4
|
11.5
|
18.2
|
|||||||||
承載能力及技術參數>
|
型號SSL
|
2.5
|
2.5L
|
5
|
5L
|
10
|
10L
|
15
|
15L
|
20
|
20L
|
25
|
25L
|
35
|
35L
|
50
|
50L
|
|
|
最大提升力kN
|
25
|
50
|
100
|
150
|
200
|
250
|
350
|
500
|
|||||||||
|
絲桿螺紋尺寸
|
Tr30x6
|
Tr40x7
|
Tr58x12
|
Tr58x12
|
Tr65x12
|
Tr90x16
|
Tr105x16
|
Tr120x16
|
|||||||||
|
輸入錐齒輪每轉升程mm
|
6
|
3
|
7
|
3.5
|
12
|
6
|
12
|
6
|
12
|
6
|
10.7
|
5.3
|
10.7
|
5.3
|
10.7
|
5.3
|
|
|
傳動比
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1
|
1:2
|
1:1.5
|
1:2.5
|
1:1.5
|
1:2.5
|
1:1.5
|
1:2.5
|
|
|
絲桿最大轉伸長度mm
|
1500
|
2000
|
2500
|
2500
|
3000
|
3500
|
4500
|
5500
|
|||||||||
|
最大壓力負荷時
的最大提升高度
|
絲桿頭部無導向,
|
250
|
385
|
500
|
400
|
490
|
850
|
900
|
1000
|
||||||||
|
絲桿頭部導向
|
400
|
770
|
1000
|
800
|
980
|
1700
|
1800
|
2000
|
|||||||||
|
滿負荷蝸桿扭矩Ｎm
|
92
|
46
|
232
|
116
|
730
|
365
|
1095
|
548
|
1528
|
764
|
2020
|
1212
|
3045
|
1828
|
4712
|
2828
|
|
|
效率％
|
26
|
24
|
26
|
26
|
25
|
21
|
19.5
|
18
|
|||||||||
|
功率Ｐ kW
|
P=T.n/9549 T-扭矩N.m n-/分
|
||||||||||||||||
|
Ｉ型結構不加行程時的重量
|
42
|
78
|
112
|
112
|
148
|
265
|
340
|
450
|
|||||||||
|
絲桿每100mm長度量kg
|
0.45
|
0.82
|
1.68
|
1.68
|
2.1
|
4.15
|
5.8
|
7.7
|
|||||||||
|
潤滑劑
|
N320或N680(溫度范圍-20°C~85°C)
|
||||||||||||||||
|
潤滑脂量
|
0.6
|
1.0
|
3.3
|
3.3
|
4.8
|
8.4
|
11.5
|
18.2
|
|||||||||
